天气雷达：原理、图像判读与实用指南全解析

电磁波发射与脉冲机制

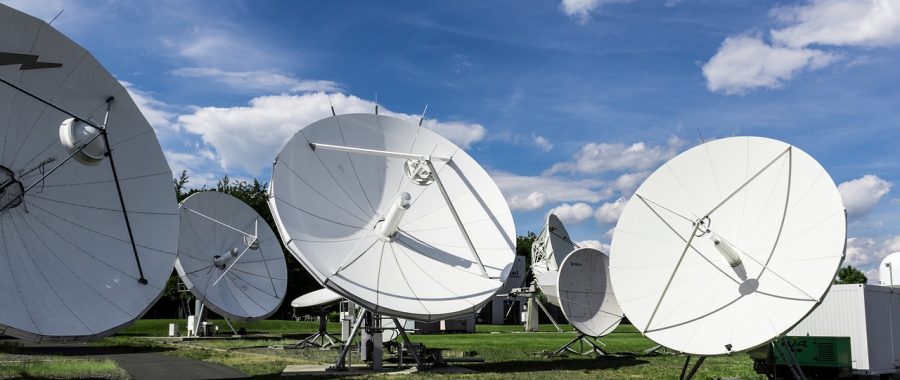

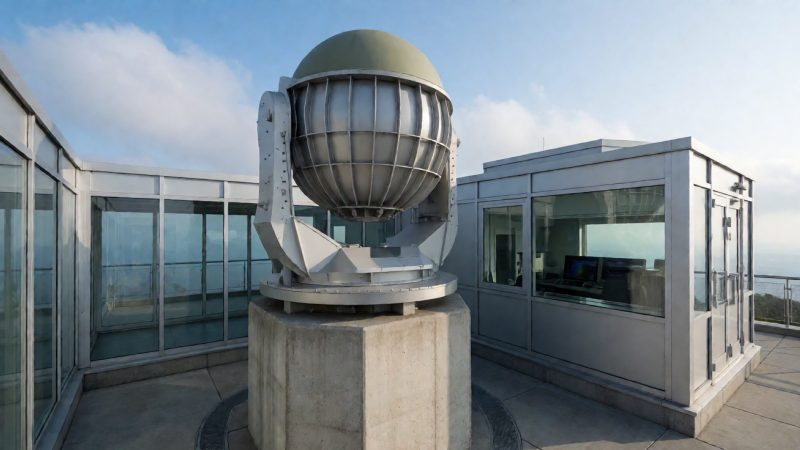

天气雷达的天线通常是一个直径约4-8米的抛物面反射器，由一个馈源（Horn）向其发射微波能量，抛物面将能量集中成一束宽度约为1°的细窄波束。雷达以脉冲方式工作：每秒发射几百到几千个脉冲，每个脉冲持续约1微秒（即百万分之一秒），脉冲与脉冲之间留有较长的"静默期"用于接收回波。这种发收分时的工作方式，是雷达能够精确测距的根本前提——光速约为每秒30万公里，一个脉冲往返300公里需要约2毫秒，雷达据此可以精确计算出目标的距离。

天线在电机驱动下以一定的仰角旋转一圈（360°），完成一个"平面位置显示（PPI）"扫描；然后仰角抬高，再旋转一圈。通常一次完整的体积扫描（VCP，Volume Coverage Pattern）包含9-14个仰角层，覆盖从约0.5°到19.5°的仰角范围，整个过程约需6分钟。这种三维扫描策略，使得雷达能够获取整个探测区域内降水系统的立体结构，而不仅仅是某一个高度层的截面。

回波接收与信号处理

降水粒子对电磁波的散射遵循瑞利散射定律（当粒子尺寸远小于波长时适用）：反射率与粒子直径的六次方成正比，与粒子数浓度成正比。这意味着同样数量的大雨滴比小雨滴产生强得多的回波——直径翻倍，回波强度增加64倍。这就是为什么雷达对大降水粒子（如冰雹）极为敏感，而对细雨滴和毛毛雨相对不敏感。

接收到的回波信号经过低噪声放大器放大后，进入信号处理器。现代数字信号处理器会对多个连续脉冲的回波进行统计平均（通常取32-64个脉冲），以提高测量精度、降低随机噪声。这个过程称为相干积累，是雷达信号处理中的核心技术之一。处理后的结果包括反射率因子（Z）、径向速度（Vr）和速度谱宽（W）三个基本量——速度谱宽反映了采样体积内风速的湍流程度，谱宽越大说明风速变化越剧烈，通常在强对流核心区和龙卷附近会出现高谱宽值。

杂波过滤与质量控制

真实的雷达探测环境远比理想情况复杂。地面建筑、山丘、树木都会产生强烈的"地物杂波"，其回波强度有时甚至超过真实降水；鸟类迁徙、昆虫群、烟尘也会产生生物回波（Bio-echo）；大气折射率异常时还会出现"超折射（Anomalous Propagation）"导致的虚假回波。现代天气雷达配备了多种杂波过滤算法，包括地物杂波图（Clutter Map）滤波、多普勒速度过滤（真实降水有明显径向速度，地物几乎为零）和双偏振参量质控（地物的相关系数CC通常低于0.8，而降水CC通常高于0.95）。这些算法的配合使用，使得现代天气雷达的虚假回波识别率大幅提升，但在特殊天气条件下仍然存在一定的误判概率——这是理解雷达局限性时必须考虑的因素。

色阶系统：每种颜色对应什么强度？

标准的雷达回波强度图使用一套从蓝绿到紫白的色阶系统，每种颜色对应一个反射率因子（dBZ）区间。具体来说：蓝色或浅绿（约10-20 dBZ）对应毛毛雨或极轻微降水；绿色（20-35 dBZ）对应小雨到中雨；黄色（35-45 dBZ）对应中到大雨，此时降水已经相当明显；橙色（45-50 dBZ）对应大雨到暴雨；红色（50-55 dBZ）对应强降水，通常伴有雷电，可能有冰雹；深红或紫色（55-65 dBZ 以上）则是极端强降水或冰雹的强烈信号，在实际观测中出现紫色区域时，气象部门通常会立即启动高级别预警程序。

需要注意的是，不同气象部门、不同软件使用的色阶标准可能略有差异，但上述对应关系是国内业务雷达的通行标准。另外，dBZ 是对数单位，50 dBZ 并不是 25 dBZ 的两倍强度，实际上50 dBZ 对应的降水强度约为 25 dBZ 的300倍以上，这正是对数表示的意义所在——把跨越几个数量级的降水强度压缩到一个便于显示的范围内。

回波形态识别：不同天气的雷达"长相"

除了颜色强度，回波的形态特征同样是判读的关键维度。层状降水（如稳定性降水、锋面降水）在雷达图上表现为大片均匀、边界模糊的回波区，强度一般在25-40 dBZ，在垂直剖面上会看到清晰的"亮带"（Bright Band）——这是融化层（0°C等温线附近）冰晶融化成雨滴时因粒子介电常数变化导致的强回波层，高度通常在3-5公里。对流性降水则完全不同：回波边界清晰锐利，强度梯度大，单体尺度通常在10-50公里，强度可快速从35 dBZ跳升到60 dBZ以上，垂直发展旺盛，强对流单体的回波顶高可达12-18公里甚至更高。

特别需要注意的几种典型形态：弓形回波（Bow Echo）是弓形或新月形的强对流回波带，通常与强直线风（Derecho）相关，弓顶前方往往有强烈的下击暴流（Downburst）；钩形回波（Hook Echo）是超级单体风暴（Supercell）的经典特征，钩状结构指向风暴的入流方向，是龙卷可能存在的强烈指示；BWER（弱回波穹隆）是强上升气流区域在低层产生的弱回波"缺口"，其上方往往有强回波悬挂，是冰雹和极端强降水的前兆。

动画时序：比单帧图更重要的信息

单帧雷达图能告诉你"现在哪里有雨"，但雷达动画才能告诉你"雨往哪里移动、多快能到你这里"。实际使用中，至少要看最近6-10帧（约30-60分钟）的动画，观察回波的移动方向和速度、强度的增减趋势、以及回波形态的演变。一般来说，回波的移动方向和速度在短时间内具有一定的持续性，可以用来外推未来30分钟内的降水落区——这种方法叫做雷达外推（Radar Extrapolation），是短临预报（0-2小时预报）的核心技术之一。

当然，外推方法有明显的局限性：它假设回波在短时间内不会发生形态和强度的突变，但对流天气恰恰是最容易突变的。一个看起来正在减弱的对流单体，可能在10分钟内突然再次爆发；一个稳定移动的回波带，遇到山地地形后可能完全改变方向。所以雷达动画的外推判断，应该结合当地地形、当日天气形势和气象部门的预警信息综合判断，不要把外推结果当作绝对的确定性预报。

台风的天气雷达特征

台风（热带气旋）是天气雷达最擅长跟踪的大型天气系统之一。成熟台风在雷达图上呈现出高度对称的螺旋雨带结构，中心眼区（Eye）表现为几乎无回波的圆形空洞，直径通常在20-60公里之间；眼壁（Eyewall）是包围眼区的环形强回波带，反射率通常在45-55 dBZ，是台风中降水最强、风速最大的区域；眼壁外侧延伸出多条螺旋雨带（Spiral Rainbands），每条雨带宽约20-100公里，回波强度在30-45 dBZ。通过分析眼壁的对称性和完整程度，气象学家可以判断台风的强度状态——眼壁越圆越完整，通常意味着台风正处于强盛阶段。

台风登陆前，雷达还能捕捉到一个重要的强度变化信号：眼壁置换循环（Eyewall Replacement Cycle，ERC）。当外围螺旋雨带逐渐收缩形成新眼壁时，原有眼壁会短暂减弱，台风强度出现波动，随后新眼壁建立后强度重新加强。这个过程在雷达图上表现为双眼壁结构，是台风强度预报中的难点之一。

冰雹的天气雷达识别方法

冰雹是强对流天气中破坏力最强的天气现象之一，直径从几毫米到几十厘米不等。在单偏振雷达上，冰雹的主要识别特征是极高的反射率（通常超过55 dBZ，大冰雹可达65 dBZ以上）和高回波顶（Echo Top）——强冰雹风暴的回波顶通常超过12公里，有时达到15-18公里，远超对流层顶高度。此外，BWER（弱回波穹隆）也是冰雹的重要指示特征，它反映了强上升气流将低层弱回波区域向上推挤，而强回波悬挂在其上方。

双偏振雷达在冰雹识别方面有革命性的提升。冰雹（尤其是大冰雹）在旋转下落过程中，形状接近球形，导致差分反射率（ZDR）接近0 dB（雨滴因扁椭球形ZDR通常为1-4 dB）；同时，冰雹与雨滴混合区的相关系数（CC）会明显下降（低于0.95），而纯降水区CC通常高于0.97。这两个双偏振参量的组合，使得冰雹识别准确率相比单偏振雷达提升了约30-40%。

龙卷的雷达识别特征

龙卷是所有天气现象中最难预报、但雷达特征最为鲜明的之一。在反射率图上，龙卷母体风暴（超级单体）的钩形回波（Hook Echo）是最经典的识别特征：强回波带在风暴南侧（北半球）向内弯曲形成钩状，钩尖处往往就是龙卷发生的位置，这是因为风暴入流将低层弱回波区域卷入，形成了这个独特的形态。在速度图上，龙卷附近会出现极强的旋转速度对，两侧速度差（Gate-to-Gate Shear）通常超过40-50 m/s，强龙卷甚至可达80-100 m/s以上。

当龙卷强度足够大时，还会在雷达图上出现龙卷碎片特征（TDS，Tornado Debris Signature）——这是双偏振雷达独有的识别能力。龙卷卷起的地面碎片（树木、建筑材料、土壤）在雷达上表现为高反射率（50 dBZ以上）、低ZDR（接近0 dB）和极低CC（低于0.8）的组合，这个特征几乎可以确认龙卷正在接触地面，是目前最可靠的龙卷确认手段之一。

卫星云图和天气雷达是气象预报中最常被公众混淆的两种工具。它们的根本区别在于探测原理：天气雷达是主动式遥感，自己发射电磁波并接收回波，能直接测量降水粒子的位置、强度和运动速度；气象卫星是被动式遥感，只能接收来自大气和地表的辐射（可见光或红外），看到的是云顶的反射率或温度，无法穿透云层直接测量云内的降水结构。

从实用角度来说，天气雷达的优势在于：时间分辨率高（6分钟一次）、能直接给出降水强度和落区、能测量风速（多普勒）、能识别粒子类型（双偏振），对于短临预报（0-2小时）和强对流预警不可替代。天气雷达的劣势在于：覆盖范围有限（单站约460公里，且有盲区）、无法覆盖海洋和偏远地区、波束高度随距离增加导致低层探测能力下降。

卫星云图的优势在于：覆盖范围极广（静止卫星可覆盖整个半球）、能观测海洋上的天气系统、红外云图在夜间同样有效、能反映云系的整体形态和演变趋势，对于台风路径跟踪、大尺度天气系统分析不可替代。卫星云图的劣势在于：无法直接测量降水强度（需要通过云顶温度等间接估算）、时间分辨率相对较低（静止卫星约15-30分钟，极轨卫星每天过境1-2次）、无法测量风速（除非使用连续图像追踪云团运动）。

在实际气象预报业务中，两者始终是互补使用的关系。预报员通常先用卫星云图把握大尺度天气形势（如台风位置、锋面走向、对流云团分布），再用天气雷达精确定位降水落区和强度，做出精细化的短临预报。任何试图用单一工具替代另一种的做法，都会导致预报能力的显著下降。

任何工具都有边界，天气雷达也不例外。理解这些局限性，不是为了否定雷达的价值，而是为了在使用时做出更准确的判断，避免因过度信任或误读导致错误决策。

波束高度问题：距离越远，探测越高

这是天气雷达最根本的物理局限之一。雷达波束以一定仰角（通常最低约0.5°）向外发射，随着距离增加，波束中心高度也随之升高。以0.5°仰角为例，在距雷达100公里处，波束中心高度约为1.5公里；200公里处约为3.5公里；300公里处约为6公里。这意味着，距离雷达越远的区域，雷达探测的是越高层的大气，低层的降水系统可能完全处于波束之下而无法被探测到。这种现象在层状降水（降水主要集中在低层）中尤为突出，可能导致远距离区域的降水量被严重低估。

地形遮挡：山脉造成的探测盲区

当雷达波束被地形（山脉、丘陵）遮挡时，遮挡后方的区域就成为探测盲区。遮挡程度用波束遮挡率表示，当某方位角的遮挡率超过50%时，该方向的数据通常被认为不可靠。中国西南地区（云贵高原、四川盆地周边）和东南沿海（闽浙山区）的雷达站点普遍存在较严重的地形遮挡问题，部分方向的有效探测距离不足100公里。气象部门会在数据产品中标注遮挡区域，用户在使用这些区域的雷达数据时需要格外谨慎。

超折射与虚假回波

超折射（Anomalous Propagation，AP）是另一个常见的误差来源。在正常大气条件下，雷达波束沿近似直线传播；但当大气中出现强烈的温度逆温或湿度急剧下降的层结时，波束会发生异常折射，向地面弯曲，照射到地面目标（建筑、山丘）并产生强烈的虚假回波。超折射回波在雷达图上表现为大片不规则的强回波区，通常在晴天傍晚或夜间出现，与真实降水回波的区别在于：超折射回波几乎不移动（地物固定），且在多普勒速度图上速度接近零。有经验的预报员能够快速识别超折射回波，但对于普通用户来说，这种虚假回波确实容易造成误判。

降水估算的不确定性

雷达测量的是回波强度（反射率Z），而不是直接测量降水量（R）。从Z推算R需要使用Z-R关系式（如 Z = 200R^1.6），而这个关系式是基于统计平均得出的，实际降水中雨滴谱的变化会导致同样的Z值对应差异很大的R值——误差通常在50%-100%之间，极端情况下可达数倍。双偏振雷达通过引入KDP（差分相位传播率）等参量，能将降水估算误差降低到约20%-30%，但仍然存在不确定性。这也是为什么雷达降水估算（QPE）需要与地面雨量计数据进行融合校正，才能得到更可靠的面雨量产品。

相控阵天气雷达：体扫时间的革命性压缩

相控阵天气雷达（Phased Array Radar，PAR）是当前气象雷达技术发展最受关注的方向。传统机械扫描雷达需要电机驱动天线物理旋转，完成一次体积扫描约需6分钟；相控阵雷达通过控制阵列天线中每个辐射单元的相位，实现波束的电子快速切换，无需机械运动，体扫时间可压缩至30-60秒，甚至更短。这个时间分辨率的提升，对于快速发展的强对流天气（龙卷、冰雹、强雷暴）的预警意义重大——在传统雷达两次体扫之间，一个强对流单体可能已经完成了从发展到成熟的关键阶段，而相控阵雷达能捕捉到这个过程中的每一个细节。

目前，中国已在广东、江苏、北京等强对流多发区域部署了多部试验性相控阵天气雷达，初步验证了其在强对流监测方面的优势。但相控阵雷达也面临一些技术挑战：阵列天线的制造成本远高于传统抛物面天线（目前约为传统雷达的3-5倍）；波束质量（旁瓣电平）控制难度大；数据量和处理算法复杂度大幅增加。预计未来5-10年内，相控阵雷达将逐步从试验走向业务，但全面替代现有机械扫描雷达仍需较长时间。

人工智能与天气雷达的深度融合

人工智能（AI）技术正在从多个维度改变天气雷达的应用方式。在雷达外推预报方面，基于深度学习的外推模型（如DeepMind的NowCasting、国内多家机构开发的类似模型）已经在短临降水预报精度上超越了传统光流法，能更准确地预测对流单体的生消和移动，尤其在处理非线性发展的强对流系统时优势明显。在数据质量控制方面，AI模型能快速识别超折射、地物杂波、生物回波等虚假信号，处理速度和准确率均优于传统算法。在降水粒子分类方面，基于双偏振参量的机器学习分类器，能将雨、冰雹、雪、霰、冻雨等粒子类型的识别准确率提升到90%以上。

值得关注的是，AI外推模型虽然在0-2小时预报上表现出色，但其"黑盒"特性使得预报员难以理解预报结果的物理成因，在极端天气情况下可能出现难以预料的失效模式。如何将AI的统计优势与物理模型的可解释性结合，是当前研究的热点方向。

星地协同与多源融合

单一天气雷达网络的覆盖盲区问题，正在通过星地协同观测来弥补。全球降水测量（GPM）卫星搭载的双频降水雷达（DPR），能提供全球范围内的三维降水结构数据，与地基雷达网络形成互补。在国内，风云系列气象卫星的微波成像仪也能提供降水估算产品，与地基雷达融合后能显著改善西部盲区的降水监测能力。未来，随着低轨卫星星座（LEO Constellation）技术的发展，星载雷达的重访时间有望从数小时压缩到数十分钟，进一步缩小与地基雷达的时间分辨率差距。
